Opis

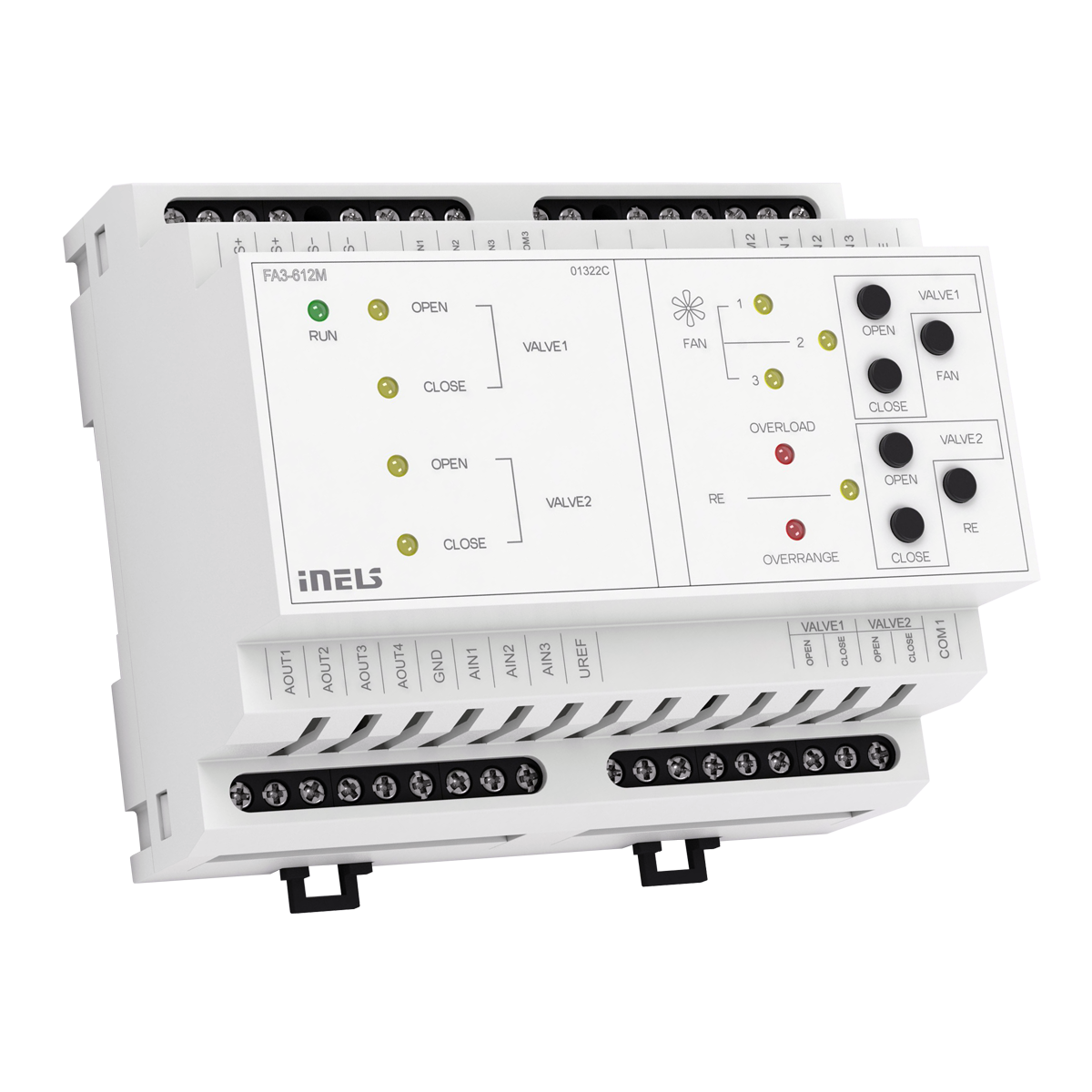

- FA3-612M je kontroler (aktuator) dizajniran za kontrolu fan coil jedinica koristeći analogne/digitalne ulaze i analogne/relejne izlaze.
- Analogni ulazi su namenjeni za merenje temperature, napona ili struje (URef referentni napon takođe može biti korišćen).
- Digitalni ulazi su galvanski izolovani sa pozitivnom logikom (Sink) u opsegu napona od 24-230 V AC/DC.
- Analogni izlazi su u opsegu 0-10 V.
- Povezivanje sa instalacionom BUS mrežom.
- Tasteri za ručnu kontrolu, za zatvaranje/otvaranje ventila, ventilatora i releja za grejanje.
- LED diode na prednjoj strani uređaja pokazuju status FAN (ventilator), RE (relej), VALVE1 (ventil 1), VALVE2 (ventil 2), OVERRANGE (prekoračenje opsega) i OVERLOAD (preopterećenje).
- FA3-612M u verziji od 6 modula je dizajniran za montažu u razvodnoj tabli na DIN šini.
Tehnički podaci
- Izlaz: 4x (0)-10V, 4x prekidački, 4x SSR (solid-state releji)
- Ulaz: 3x analogni, 3x digitalni
- Napon napajanja: BUS 27 V DC
- Nominalna struja sa BUS-a: 5 mA (na 27 V DC)
- Kućište: 6-MODULA (6M)
- Dimenzije: 90 x 105 x 65 mm
